製品概要

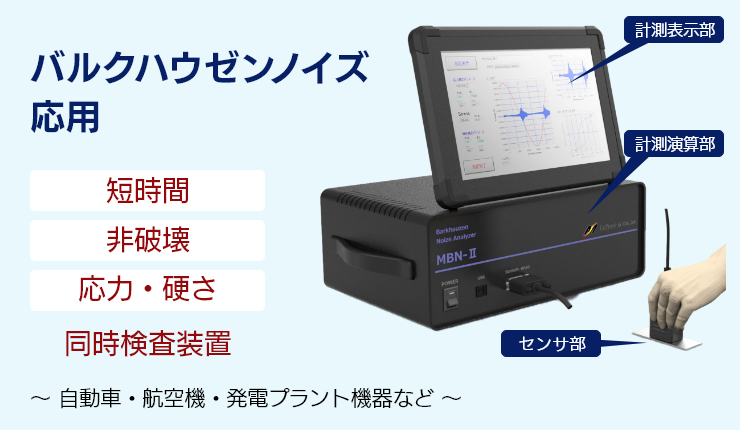

〜バルクハウゼン(磁気ノイズ法)応力・硬さ計測検査装置〜

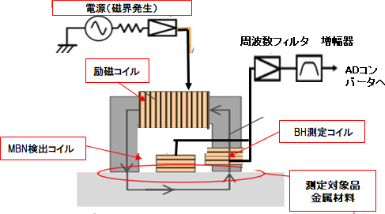

本装置の概要と機能

短時間に非破壊で計測可能とする
磁気ノイズ法による
応力・硬さ同時計測システム

製品仕様・特徴

• 応力と硬さの同時計測
  ★非破壊計測
  ★短時間（4～5sec）
  ★応力計測精度（±30Mpa)
• 計測制御表示一体型（小型軽量可搬型）
  ★外観寸法: 320＊220＊160(mm)
  ★表示画面一体化構造

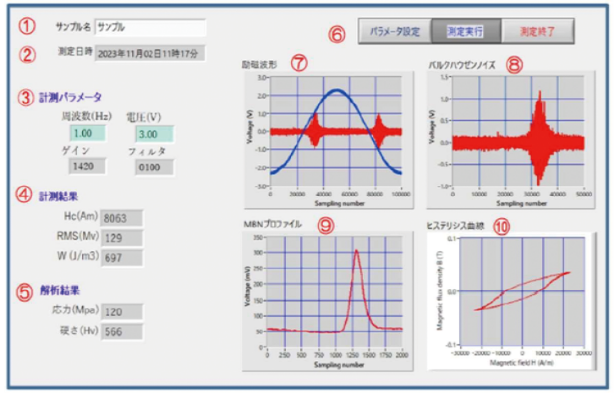

装置計測表示部測定結果

• サンプル名
• 計測日時
• 計測パラメータ(測定条件)
• 計測結果
  • 保磁力(Hc)
  • バルクハウゼンノイズ実効値(RMS)
  • ヒステリシス損失(W)

  →それぞれの計測値から
  　演算解析により応力・硬さ測定

• 解析結果(求められた応力・硬さ)

• 操作釦(操作モード変更用)
• 励磁波形
  • 励磁電圧の波形(図中青色)
  • 計測されたバルクハウゼンノイズの波形
    (図中赤色)
• バルクハウゼンノイズ
• MBNプロファイル

  バルクハウゼンノイズのRMS値(実効値)

• ヒステリシス曲線 (B-H曲線)

〜バルクハウゼン(磁気ノイズ法)検査の工業利用〜

適用事例
～バルクハウゼン(磁気ノイズ法)検査～

≪関連業界≫

業界

用途対象

自動車

歯車、ベアリング、自動車部品

重電機器

タービンブレード、バルブ、溶接部品

航空機

ジェットエンジン部品

製鋼

圧延鋼板

≪測定アイテム≫

項目

用途対象

硬さ

歯車、ベアリング、タービンブレード、ピストングルーブ

残留応力

ホイールベアリングリベッティング、タービンブレード、
バルブスプリング

耐力・引張強さ

圧延鋼板

疲労・クリープ損傷・余寿命

タービンブレード、車台、橋りょう

≪検査適用部品例 写真≫

• 自動車部品焼入れ特性




  ＜適用事例＞
  自動車部品 - 高周波焼入れ
  焼き戻し部品の残留応力、硬さ計測
  製品の品質管理

• 自動車部品軸受メタル
  (プレス部品)



  ＜適用事例＞
  自動車部品の応力・硬さ
  同時計測
  プレス部品のプレス制御
  （結晶粒制御最適化）

• 自動車部品トルコン部品




  ＜適用事例＞
  自動車部品の応力・硬さ
  同時計測
  ショットピーニング施工制御、加工の最適化

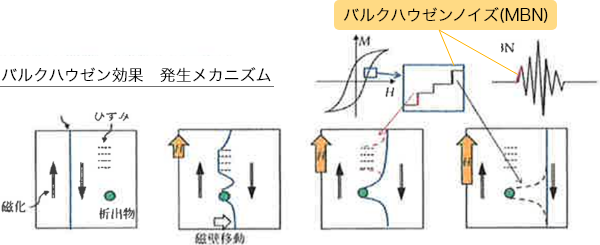

バルクハウゼンとは

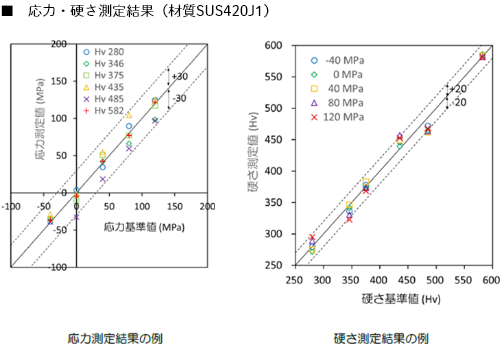

測定結果例

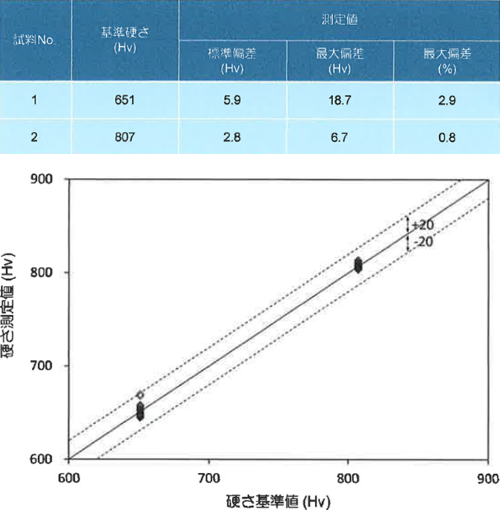

応力・硬さ測定結果の確からしさ
